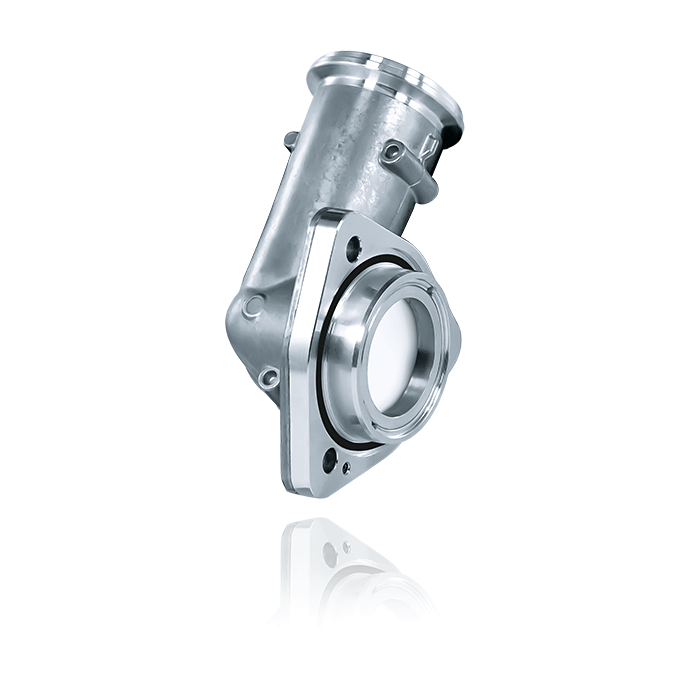

Entlüftungsventil/ Berstventil
V48AF90
Beschreibung
Eine Berstmembran, die mittels Flanschlösung bei hohen Drücken im Gehäuse gehalten wird, bis zum Öffnungsdruck fungiert die V48AF90 mit der PTFE-Membrane als Druckausgleichsventile. Die Berstmembrane berstet bei der Überschreitung eines definierten Innendruckes.
Die Gase werden über eine Rohrleitung sicher nach außen geführt, deshalb sind die Berstmembrane für Anwendungen in geschlossenen Räumen oder in Bereichen geeignet, die unmittelbar in Verbindung mit der Atemluft stehen. Au Grund der Flanschlösung ist die Wandstärke nicht relevant.
Die Berstmembrane sind nach Automobilvorgabe getestet und sind geeignet für Einsatzbereiche die IPX9k erfordern.
Standardausführung
- Berstdruck: ca. 500 mbar
- Luftvolumenstrom: >190 l/s
- Gesamtabmessung: 73 x 37 mm
- Druckausgleich durch Membrane
- Schnittstelle Flansch 3 Schrauben
Überblick
| Verwendung | BEV | PHEV | MHEV |
| Gehäuselochdurchmesser | Ø 48 mm |
| Montagerichtung | alle Richtungen |
| Anschluss | 90° Bogen |
| Werkstoff | Aluminium |
| Andere Werkstoffe | O-Ring Dichtung |
